直流高壓發生器作為電力預防性試驗的關鍵設備，其性能直接影響絕緣檢測的準確性和安全性。掌握其核心工作原理、正確的現場應用方法，能有效提升測試效率，排查設備隱患，為電力系統安全運行提供有力保障。本文結合現場測試經驗，詳細解析直流高壓發生器的原理、應用場景及實操技巧。

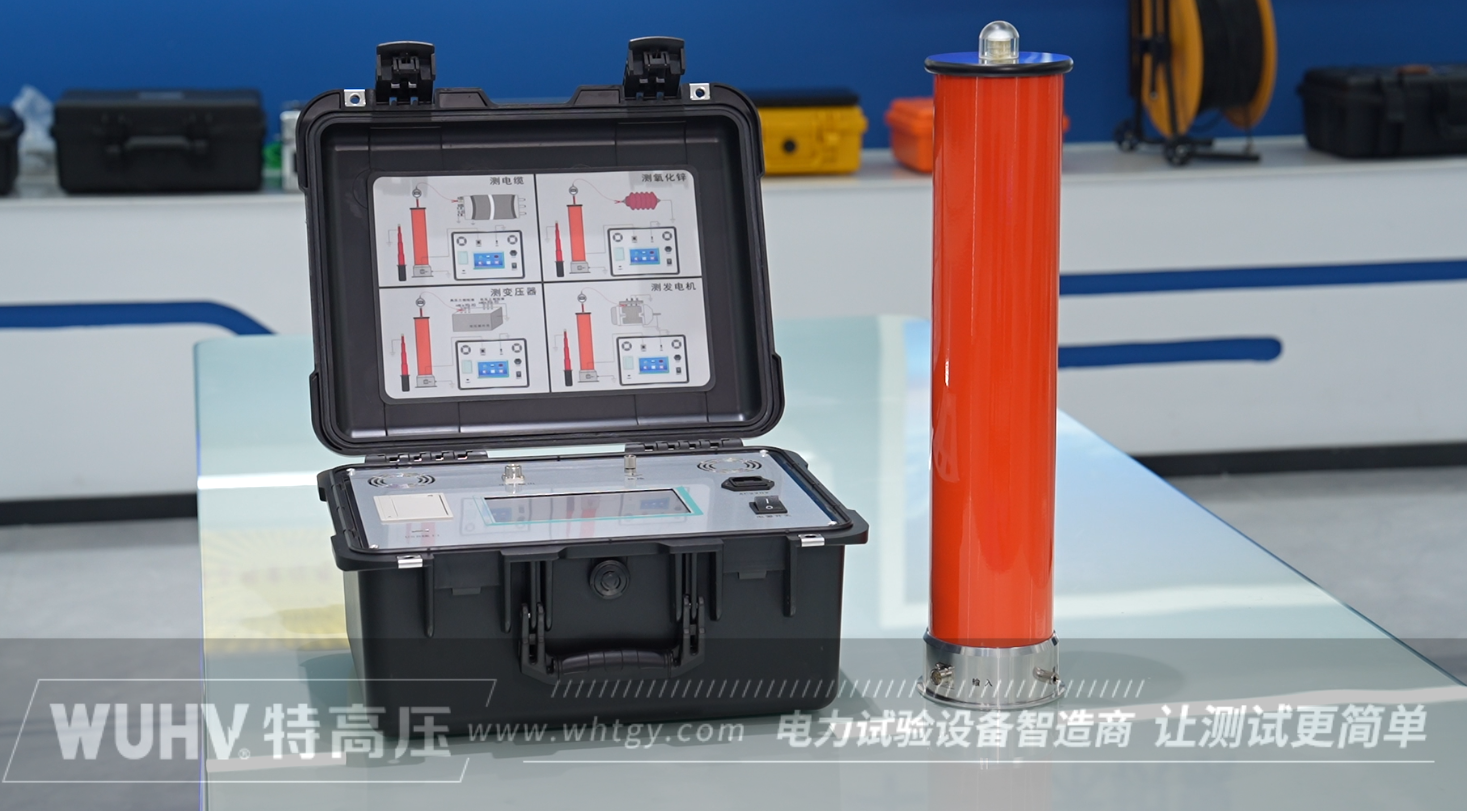

一、直流高壓發生器核心工作原理

當前主流直流高壓發生器普遍采用PWM高頻脈寬調制技術與大功率IGBT器件，核心工作流程可概括為“逆變—升壓—倍壓整流—閉環反饋”四步，實現高穩定度直流高壓輸出：

• 1、逆變環節：將220V工頻交流電整流為直流電后，通過PWM脈寬調制電路與IGBT器件，逆變?yōu)閹浊У綆资Ш掌澋母哳l交流電，有效減小設備體積和重量，提升能量轉換效率
• 2、 升壓環節：高頻交流電經中頻變壓器升壓，將低電壓轉換為滿足試驗需求的中頻高壓，為后續倍壓整流奠定基礎
• 3、倍壓整流環節：通過高壓硅堆與電容器構成的倍壓整流電路，將中頻交流高壓轉換為純凈、穩定的直流高壓，輸出電壓可根據測試需求連續可調
• 4、閉環反饋環節：采用電壓大反饋技術，實時監測輸出電壓和泄漏電流，動態調整PWM信號，確保輸出高壓穩定，紋波系數通常≤1%，保障測試數據精準。

這種工作原理讓直流高壓發生器具備了“小功率輸入、大功率高壓輸出”的特點，既適配現場移動測試，又能滿足高精度檢測需求。

二、核心應用場景詳解

直流高壓發生器的應用覆蓋電力系統、工礦企業、科研院所等多個領域，核心應用場景主要包括以下4類：

• 1、 氧化鋅避雷器測試：這是其最常用的場景之一，通過測量避雷器在直流參考電壓（U1mA）下的泄漏電流，以及0.75倍參考電壓下的泄漏電流，判斷避雷器是否受潮、老化或存在內部缺陷。優質設備具備0.75UDC1mA一鍵測試功能，可自動完成電壓調節和數據記錄，大幅提升測試效率。
• 2、 電力電纜測試：對6-500kV XLPE電纜開展直流耐壓試驗和泄漏電流檢測，是發現電纜絕緣樹枝狀老化、局部破損等缺陷的重要手段。測試時需根據電纜長度和電容，選擇合適電流容量的設備，避免因電流不足影響測試效果。
• 3、變壓器、發電機測試：對變壓器繞組、發電機定子繞組進行直流耐壓試驗，檢查繞組絕緣強度，排查絕緣受潮、破損等問題，避免設備運行中發生絕緣擊穿事故。
• 4、科研與生產測試：作為沖擊電壓發生器、沖擊電流發生器的充電電源，或用于工廠高壓元器件的出廠耐壓測試，滿足科研和生產過程中的高壓測試需求。

三、、現場應用實操技巧

直流高壓發生器的應用覆蓋電力系統、工礦企業、科研院所等多個領域，核心應用場景主要包括以下4類：

• 1、 測試前準備：
• 2、接線規范：高壓輸出端與被試品的連接需采用高壓屏蔽線，避免干擾；測試避雷器時，需正確連接試品，確保泄漏電流測量準確；測試大電容試品時，需在試品兩端并聯放電電阻，便于測試后放電。
• 3、升壓與測試：優先采用自動升壓模式，緩慢提升電壓至預設值，保持規定時間，觀察泄漏電流變化；若測試過程中出現過壓、過流報警，需立即降壓停機，排查試品或儀器故障；測試氧化鋅避雷器時，可使用一鍵測試功能，自動完成U1mA和0.75U1mA下的泄漏電流測量。
• 4、測試后處理：測試結束后，需先將輸出電壓降至零，關閉高壓輸出，再用專用放電棒對試品和倍壓筒充分放電，放電過程中需聽到清晰的放電聲，確認放電完畢后再拆卸接線，避免觸電風險。
