適用于3.3～66kV及以下高壓開關柜、斷路器、負荷開關、和電纜附件等電力產品
執行標準：DL/T 848.5-2019、JB/T 3837-2025
- 沖擊電壓試驗電源技術指標先進，結構緊湊，外形美觀
- 采用環氧支柱塔式結構，級電壓取150千伏
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
本沖擊發生器適用于3.3～66kV及以下高壓開關柜、斷路器、負荷開關、和電纜附件等電力產品的雷電全波、雷電截波和雷電操作波，考核產品的沖擊絕緣水平。

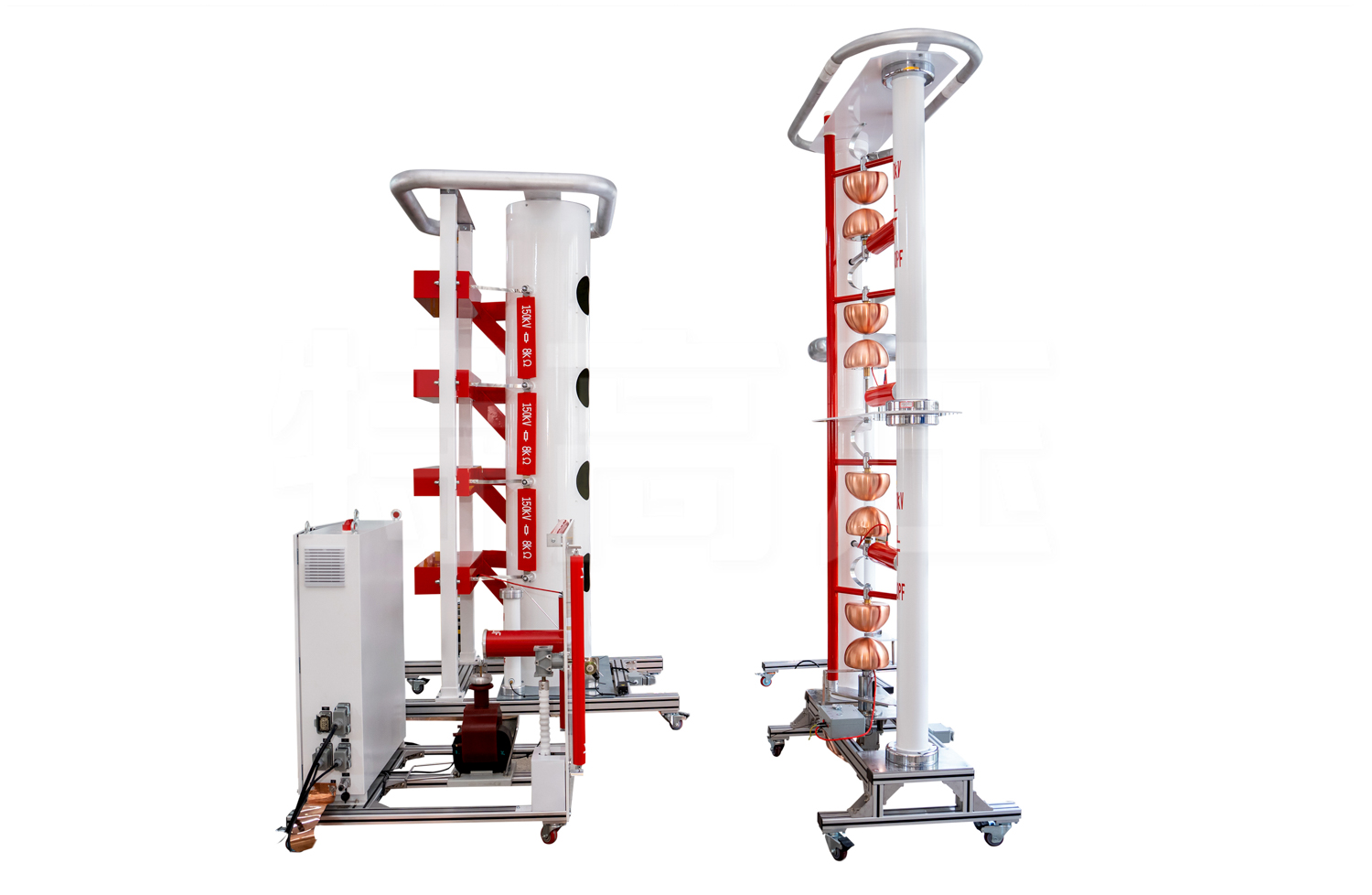

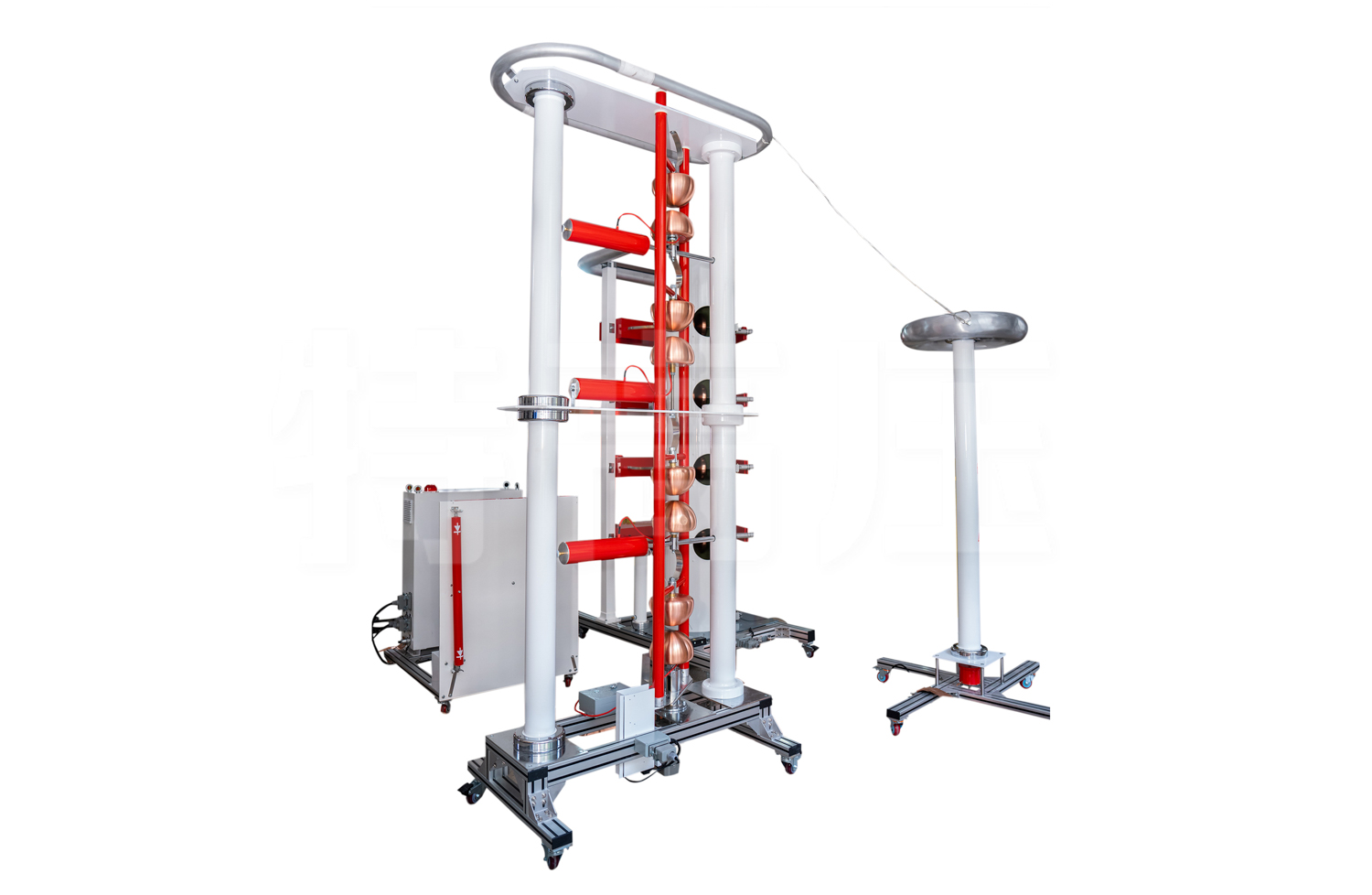

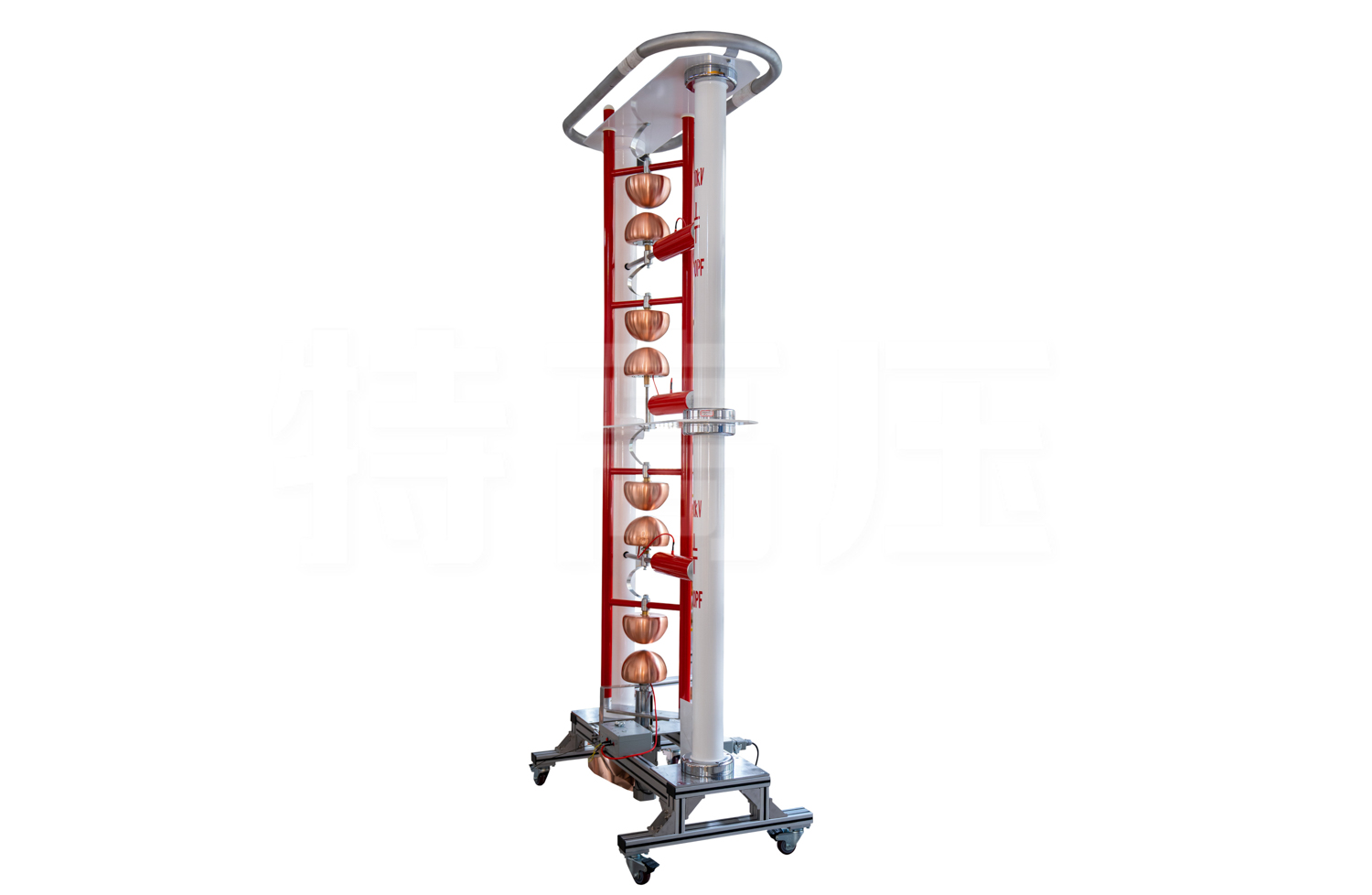

本沖擊電壓試驗電源采用環氧支柱塔式結構，級電壓取150千伏。沖擊電壓試驗電源技術指標先進，結構緊湊，外形美觀。
產品別稱：沖擊電壓發生器，雷電沖擊電壓發生器試驗裝置，電壓發生器試驗裝置
產品參數
額定參數
| 標稱電壓 | ±600kV | |
| 額定級電壓 | ±150kV | |
| 額定充電電壓 | ±150kV | |
| 標稱能量 | 45kJ | |
| 沖擊總電容 | 0.25μF(單臺脈沖電容器1μF /150 kV，共4臺) | |
| 級數 | 4級 | |
| 級電容量 | 1.0μF | |
| 級能量 | 9kJ | |
| 沖擊電壓波形參數 | 負荷電容為300～4000PF以下時能產生 | |
| 標準雷電沖擊電壓全波 | 1.2±30%ms /50±20%ms，幅值±3%，峰值處振蕩不大于幅值的5% | |
| 截斷時間 | 2～6μs，延時控制 | |
| 效率 | 不低于90%，采用截斷裝置可產生截斷時間2～6μs的雷電截波，截波分散性小于100ns | |
| 標準雷電沖擊操作電壓波 | 250±20%μs /2500±60%μs | |
| 最低輸出電壓 | >10％Un | |
| 同步范圍 | 級電壓在 20%～100%額定電壓范圍內，正負極性同步范圍不小于20% | |
| 同步放電失控率 | <2% | |
| 本體電感 | ≤55μH | |
| 點火范圍 | 10%-100%Un | |
| 充電電壓不穩定度 | ＜±1.0% | |
| 幅值調節誤壓差 | ≤±1.0% | |
| 電壓利用系數 | 負荷電容為2000PF以下時，標準雷電波的電壓利用系數≥90%；負荷電容為4000PF以下時，標準雷電波的電壓利用系數≥85% | |
| 用持續時間 | 在70％額定電壓以上，每60秒充放電一次可連續運行，在70％額定電壓以下，每30秒充放電一次可連續運行 | |
| 沖擊可升級性 | 其支架、直流充電單元等具有可擴展性，可擴展至1000kV等級 | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、可輸出雷電全波、截波、操作波等標準沖擊波形，指標符合國標；標稱電壓 600kV、能量 45kJ，電壓精度、同步性、波形穩定性優異。
- 2、4 級塔式模塊化設計，支持單級低壓試驗、多級并聯擴容，整機多為移動式，可升級至 1000kV 等級。

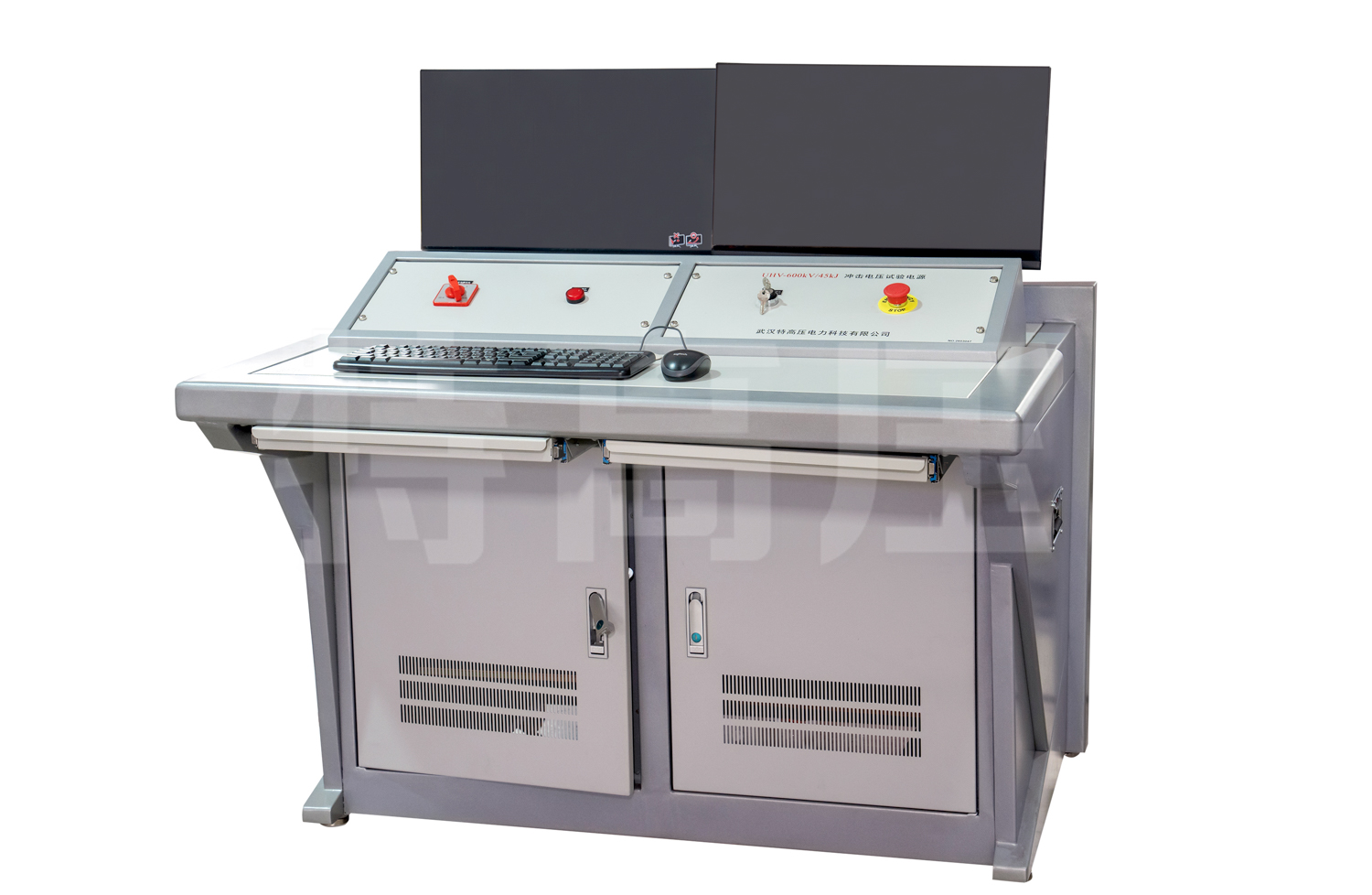

- 3、西門子 PLC 全自動控制，支持恒流調壓、球距自動跟蹤、連續循環試驗，手動 / 自動模式可選，極性切換簡便。

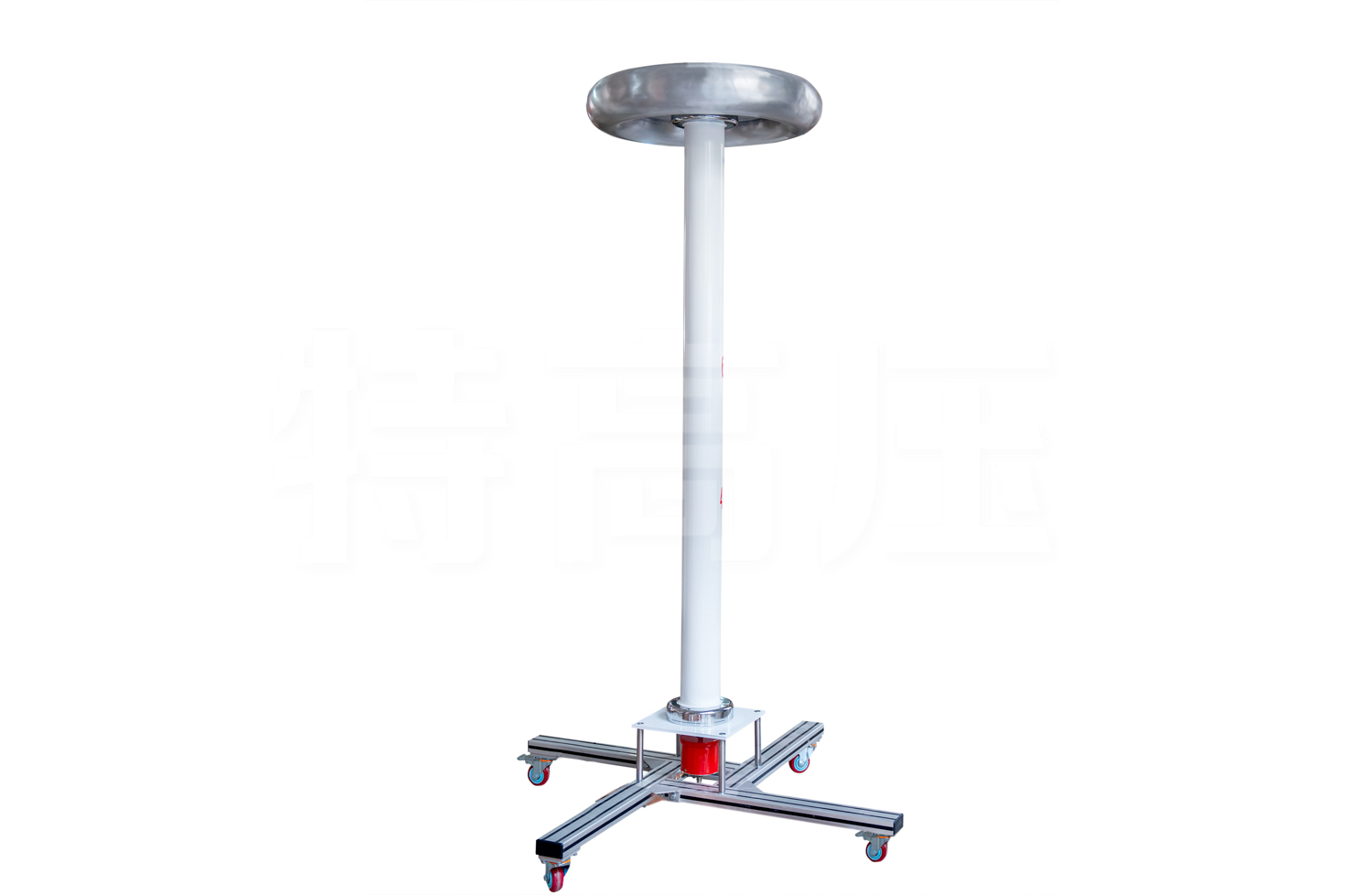

- 4、配套弱阻尼電容分壓器與高速示波器，自帶專業分析軟件，可自動解析波形參數、生成試驗報告。
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
