本繼電保護測試儀是專為電力系統繼電保護調試、校驗工作研發的高精度智能測試設備
參考標準：GB 50150-2016、DL/T 596-2021
- 采用高性能工業級處理器與高精度采集輸出模塊
- 無需搭配額外輔助設備即可完成一站式測試
- 適配實驗室高精度校驗的專業要求
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
本繼電保護測試儀是專為電力系統繼電保護調試、校驗工作研發的高精度智能測試設備，集交直流輸出、多種保護試驗功能于一體，廣泛適用于發電廠、變電站、電力檢修單位及科研院校的繼電保護專業工作，可完成高低壓線路保護、變壓器保護、發電機保護、電動機保護等各類繼電保護裝置的整組試驗、單體校驗及故障模擬測試。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
產品參數
交流電流輸出
| 項目 | 詳情參數 |
| 相電流輸出 | 0~30A (有效值)，輸出精度 0.2% |
| 三相并聯輸出 | 0~90A (有效值) |
| 相電流長時間允許工作 | ≤10A（有效值） |
| 相電流最大輸出功率 | 240VA |
交流電壓輸出
| 項目 | 詳情參數 |
| 相電壓輸出 | 0~130V（有效值），輸出精度 0.2% |
| 線電壓輸出 | 0~260V（有效值） |
| 相電壓輸出功率 | 60VA |
| 線電壓輸出功率 | 80VA |
直流電流輸出
| 項目 | 詳細參數 |
| 單相直流電流 | 0~±10A，輸出精度 0.5% |
| 三相并聯直流電流 | 0~±30A |
直流電壓輸出
| 項目 | 詳細參數 |
| 相電壓輸出 | 0~±175V，輸出精度 0.5% |
| 線電壓輸出 | 0~±350V |
| 相電壓輸出功率 | 60VA |
| 線電壓輸出功率 | 80VA |
開關量端子
| 開關量輸入端子 | 8路 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號；有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，110V/2A，220V/1A |
其他
| 時間范圍 | 1ms--9999s，測量精度：1ms |
| 單機尺寸 | 340mm*230mm*125mm |
| 單機重量 | 7.2Kg |
| 設備工作電源 | 交流輸入：AC100~245V，50Hz，10A |
| 支持國外90%地區市電供電 |
交流電流工作時間
| 10A≥工作電流 | 工作時間>長時 |
| 20A≥工作電流≥10A | 工作時間> 600S |
| 30A≥工作電流≥20A | 工作時間> 60S |
| 工作電流≥30A | 工作時間>10S |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、采用成熟穩定的安卓操作系統，操作響應極快人機交互友好。
- 2、裝置配備10.5吋超大觸摸屏，分辨率高達1920*1280顯示清晰，屏幕亮度可通過軟件自由調節；界面簡潔，所有操作都可在屏幕上進行，省去了繁雜的機械按鍵。
- 3、搭載雙核DSP處理器，實時數據處理極快，同時采用高位數D/A轉換器，輸出波形平滑失真小。
- 4、內置藍牙和WiFi模塊支持本機遠程互聯，同時保留傳統網口通訊功能。
- 5、全新散熱結構，功率部分散熱風扇可獨立根據實時內部溫度機械進行控制減小設備自身噪音。尺寸略大于 A4 紙，單機僅重 7.2Kg。
- 6、設備采用線性功放，保證測試中自由加量無沖擊，波形平滑。
- 7、標配獨立的直流輔助電源，可選+110V或+220V。
- 8、設備配置4路電壓和3路電流輸出端口，可完成各種自動化程度高的大型復雜校驗工作。
- 9、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
- 10、可通過U盤遠程升級，以及極簡的升級方式。
產品圖集

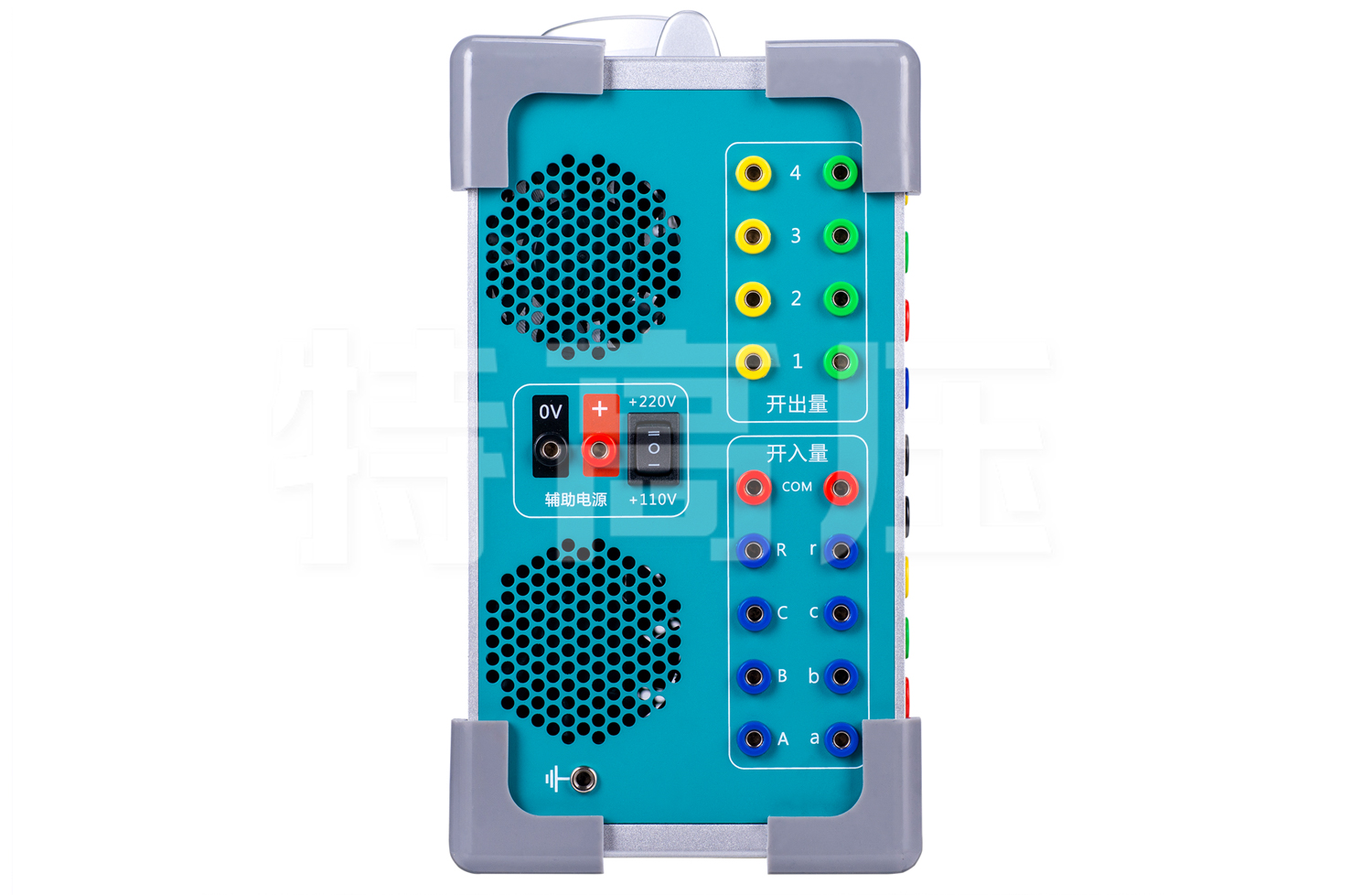

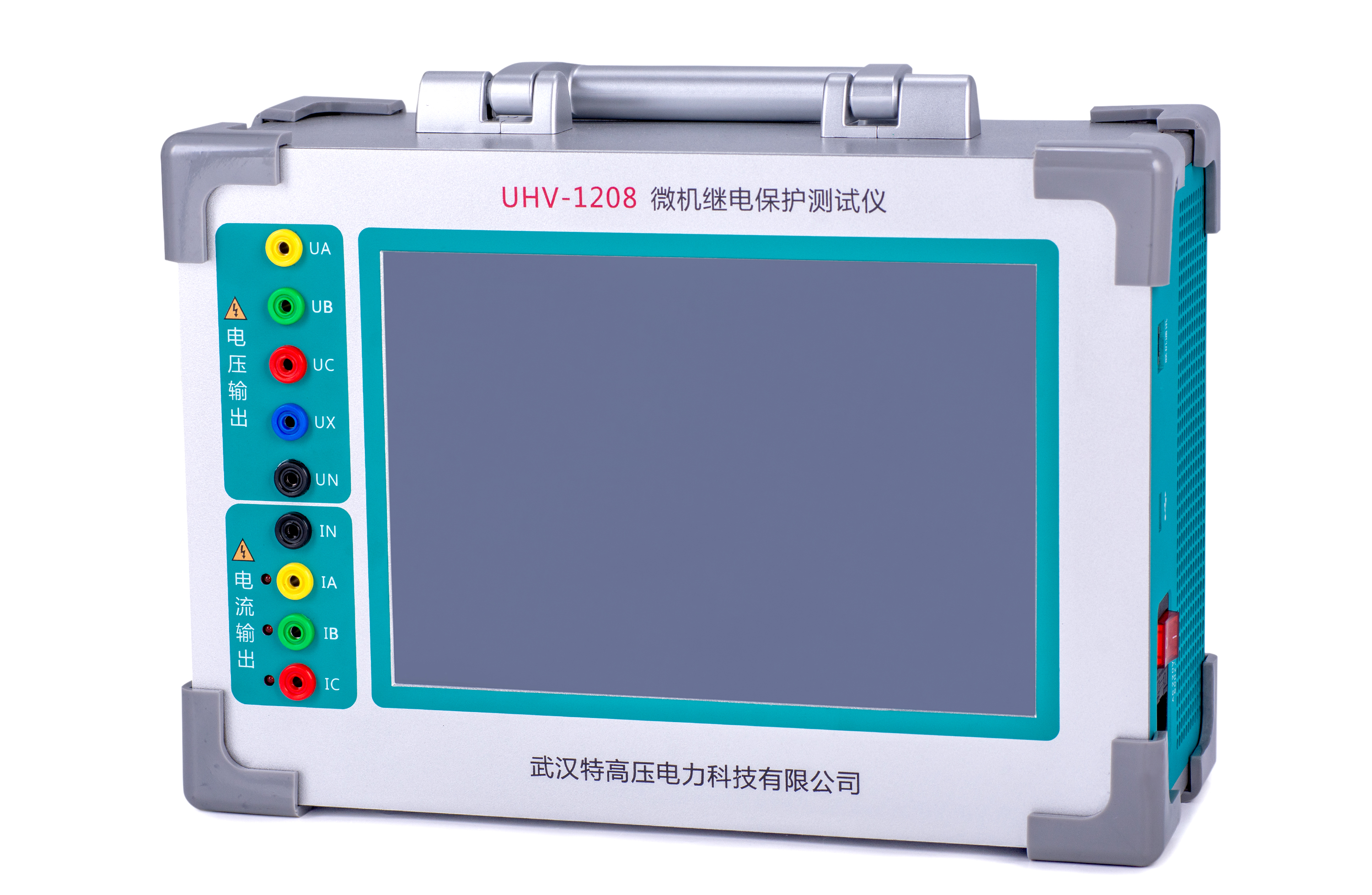

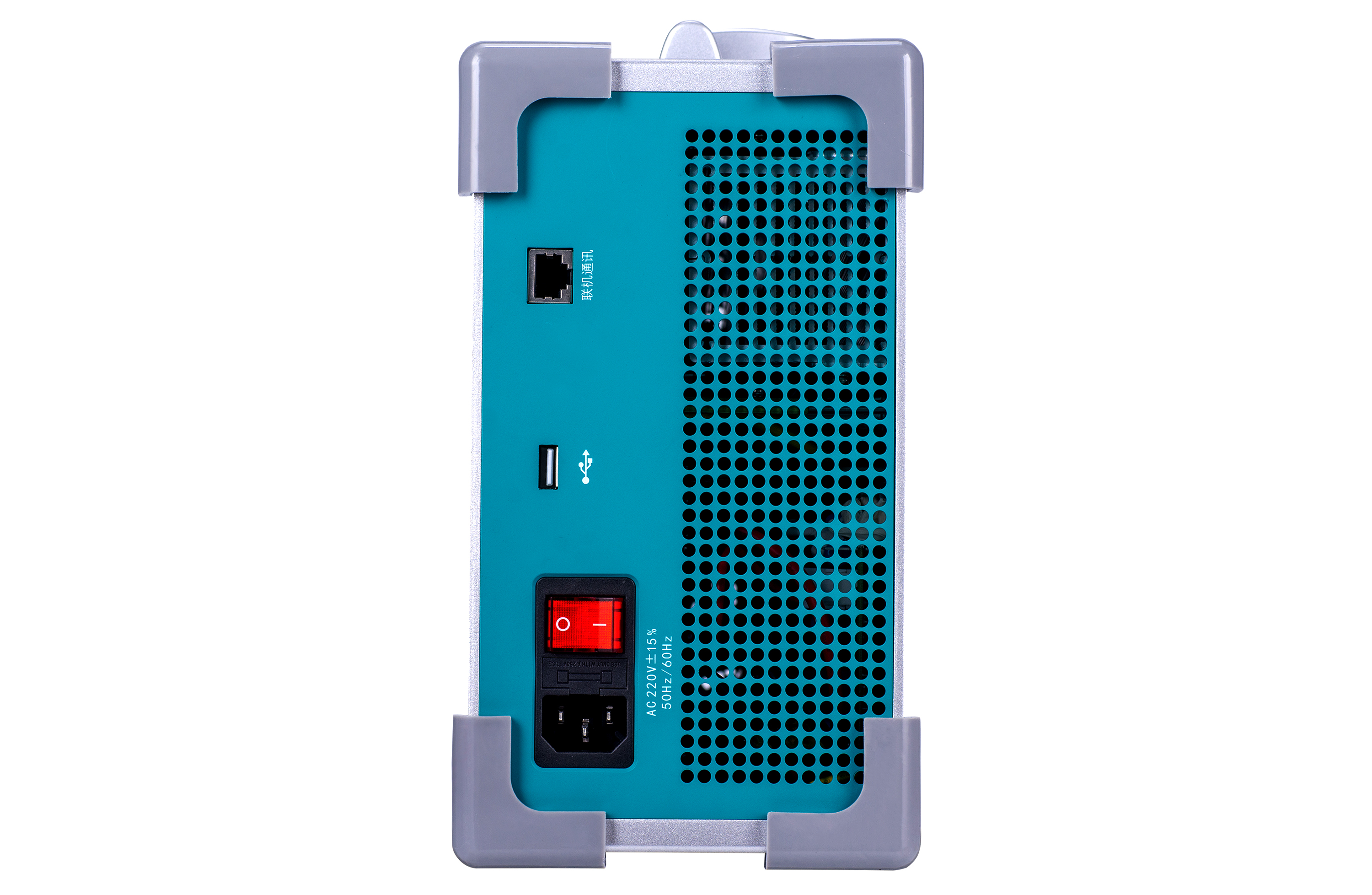

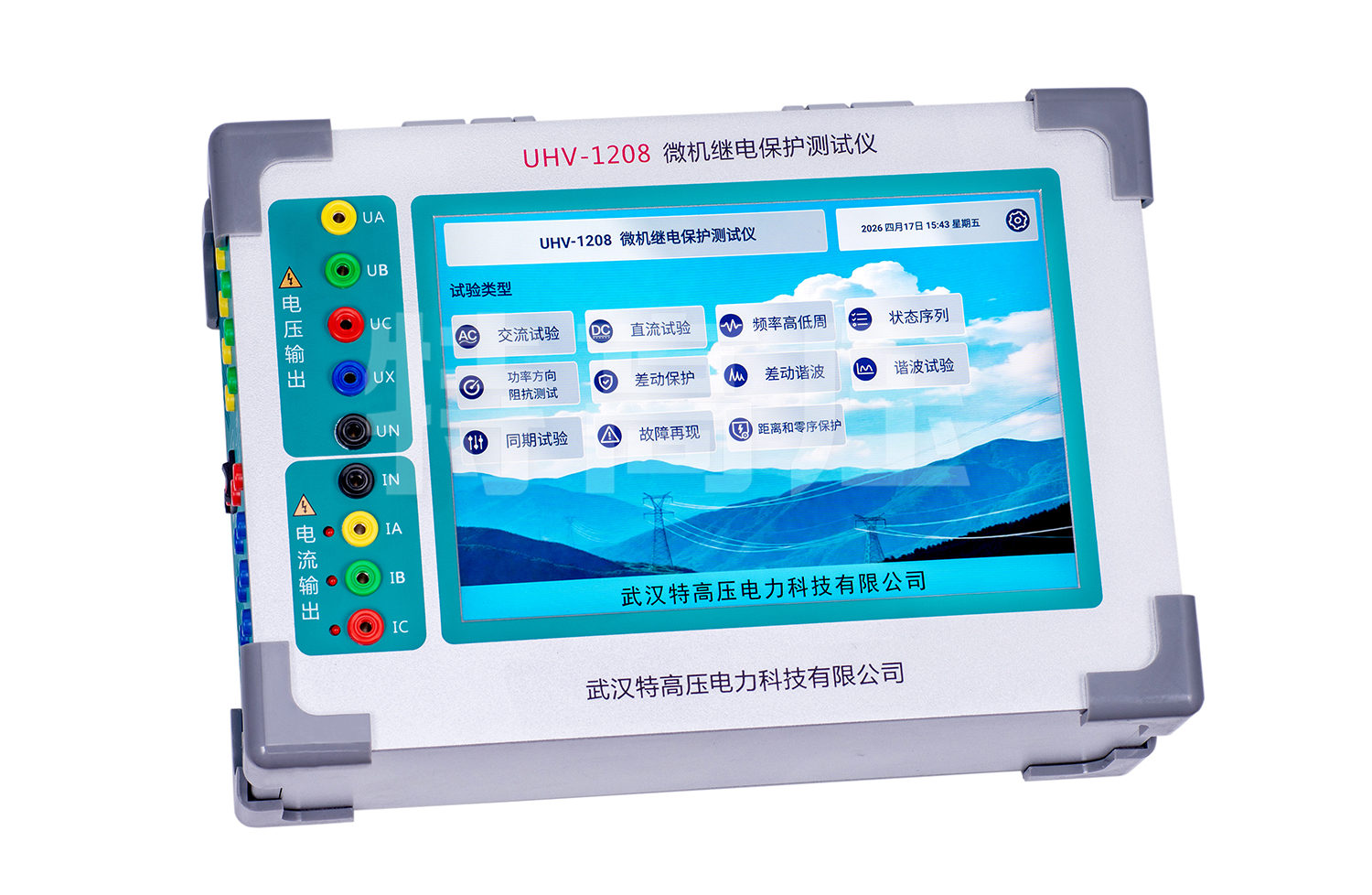

產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
