本設備是面向電力系統的專業繼電保護校驗裝置
參考標準：GB 50150-2016、DL/T 596-2021
- 電壓電流輸出靈活組合
- 單機電容觸摸LED顯示屏裝置內部WIN10位操作系統獨立運行
- 裝置體積小、重量輕、功能全、攜帶方便
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品圖集
資質證書
聯系我們
本設備是面向電力系統的專業繼電保護校驗裝置，可完成各類繼電器、微機線路保護、發變組保護、備自投、同期裝置等設備的定值校驗、特性測試與整組傳動試驗，適配現場調試與實驗室檢定場景。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
產品參數
參數
| 電流通道數 | 標準6相 |
| 電壓通道數 | 標準6相 |
| 交流電流輸出范圍 | 30A /相或180A（六并） |
| 直流電流輸出范圍 | 10ADC /相 |
| 交流電壓輸出范圍 | 120VAC / 相 |
| 直流電壓輸出范圍 | 160VDC / 相 |
額定參數
交流電流輸出
| 6相電流輸出時每相輸出（有效值） | 0～30A 輸出精度 0.2級 |
| 3相電流輸出時每相輸出（有效值） | 0～60A |
| 6相并聯電流輸出（有效值） | 0～180A |
| 相電流長時間允許工作值（有效值） | 10A |
| 相電流最大輸出功率 | 300VA |
| 6相并聯電流最大輸出時最大輸出功率 | 1000VA |
| 6相并聯電流最大輸出時允許工作時間 | 10s |
| 頻率范圍（基波） | 1～1000Hz |
| 諧波次數 | 1～20 次 |
直流電流輸出
| 電流輸出 | 0～±10A / 每相 輸出精度 0.5級 |
| 最大輸出負載電壓 | 20V |
交流電壓輸出
| 相電壓輸出（有效值） | 0～120V 輸出精度 0.2級 |
| 線電壓輸出（有效值） | 0～240V |
| 相電壓 / 線電壓輸出功率 | 80VA / 100VA |
| 頻率范圍（基波） | 1～1000Hz |
| 諧波次數 | 1～20次 |
直流電壓輸出
| 相電壓輸出幅值 | 0～±160V 輸出精度 0.5級 |
| 線電壓輸出幅值 | 0～±320V |
| 相電壓/ 線電壓輸出功率 | 70VA / 140VA |
開關量
| 10路開關量輸入 | 空接點 | 1～20mA，24V |
| 電位接點接入 | “0”：0 ～ +6V； “1”：+11 V ～ +250 V | |
| 8對開關量輸出 | DC：220 V／0.2 A；AC：220 V／0.5 A | |
時間測量范圍
| 0.1ms ～ 9999s | 測量精度 ＜0.1mS |
體積和重量
| 體積：375×350×180（mm3） | 單體重量：17kg |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、電壓電流輸出靈活組合 輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
- 2、操作方式 單機電容觸摸LED顯示屏裝置內部WIN10位操作系統獨立運行，也可外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
- 3、新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
- 4、高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
- 5、軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
- 6、具有獨立專用直流電源輸出 設有一路110V 及 220V專用可調直流電源輸出。
- 7、接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。
- 8、完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

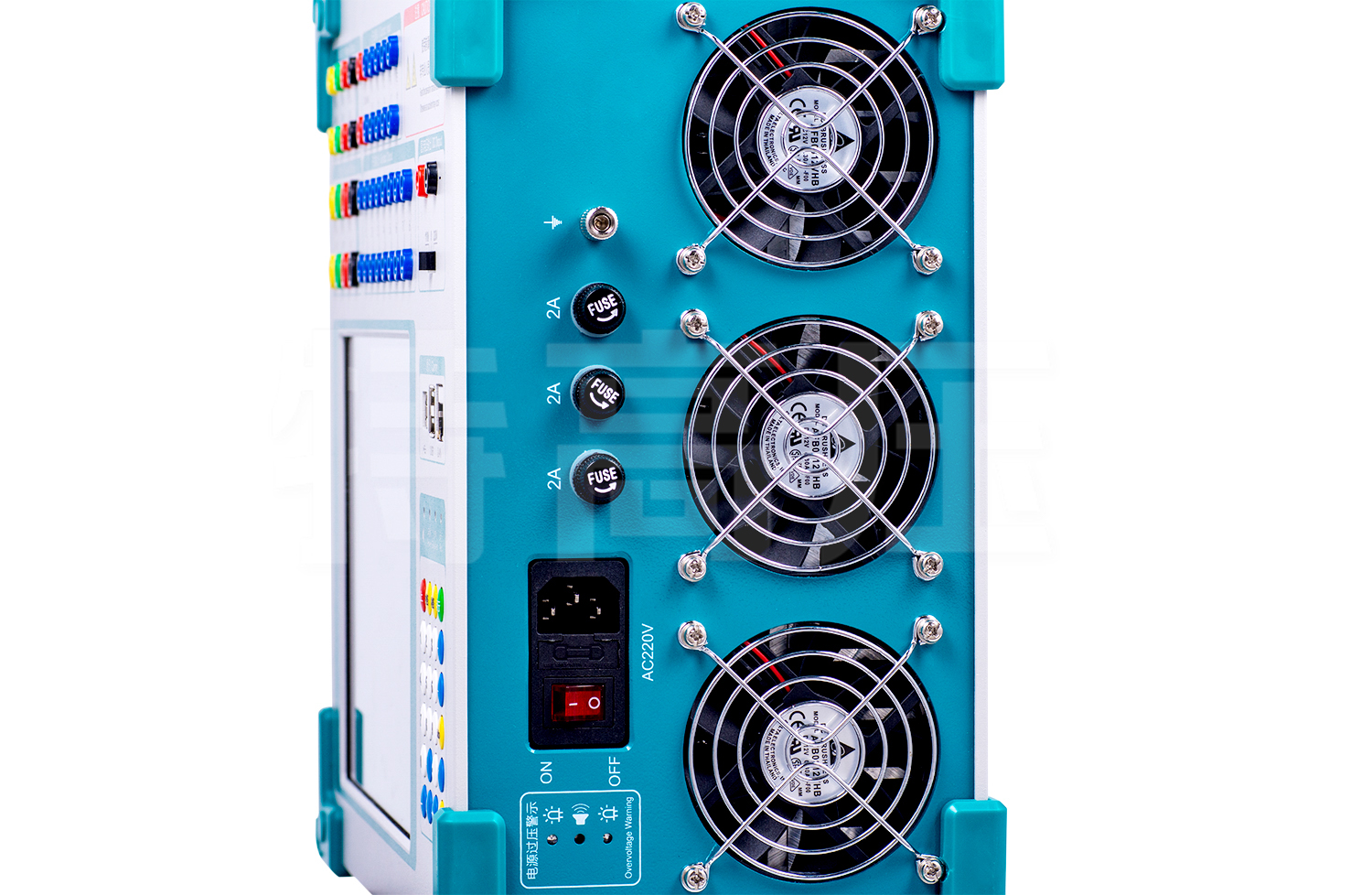

- 9、側面板安裝有電源過壓提示和蜂鳴報警功能。
- 10、儀器嵌入快捷操作小鍵盤，有運行指示、電源指示、過熱指示提示燈和電源過壓蜂鳴報警提示。
- 11、具備兩種USB、LAN通訊端口。
產品圖集

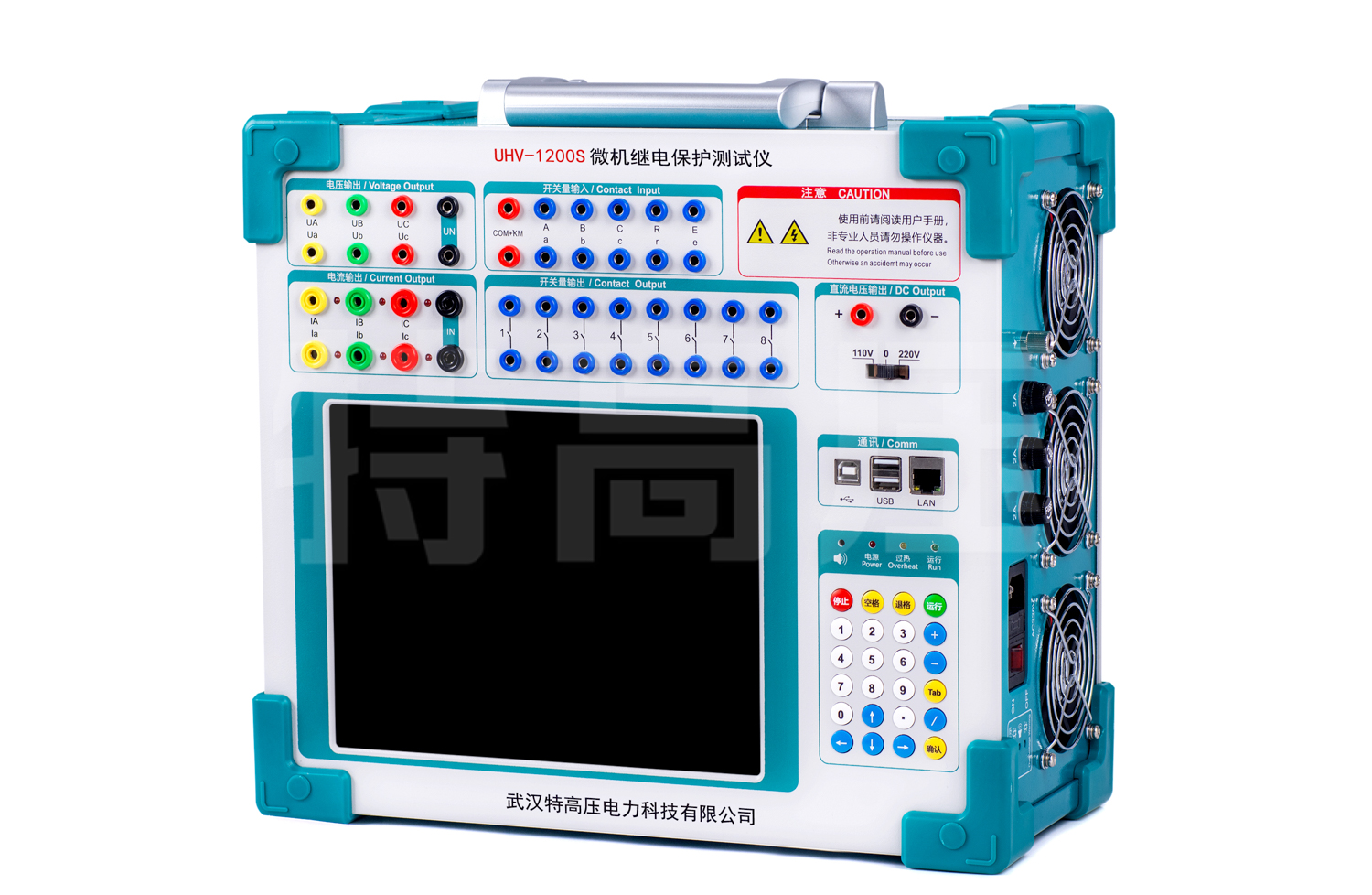

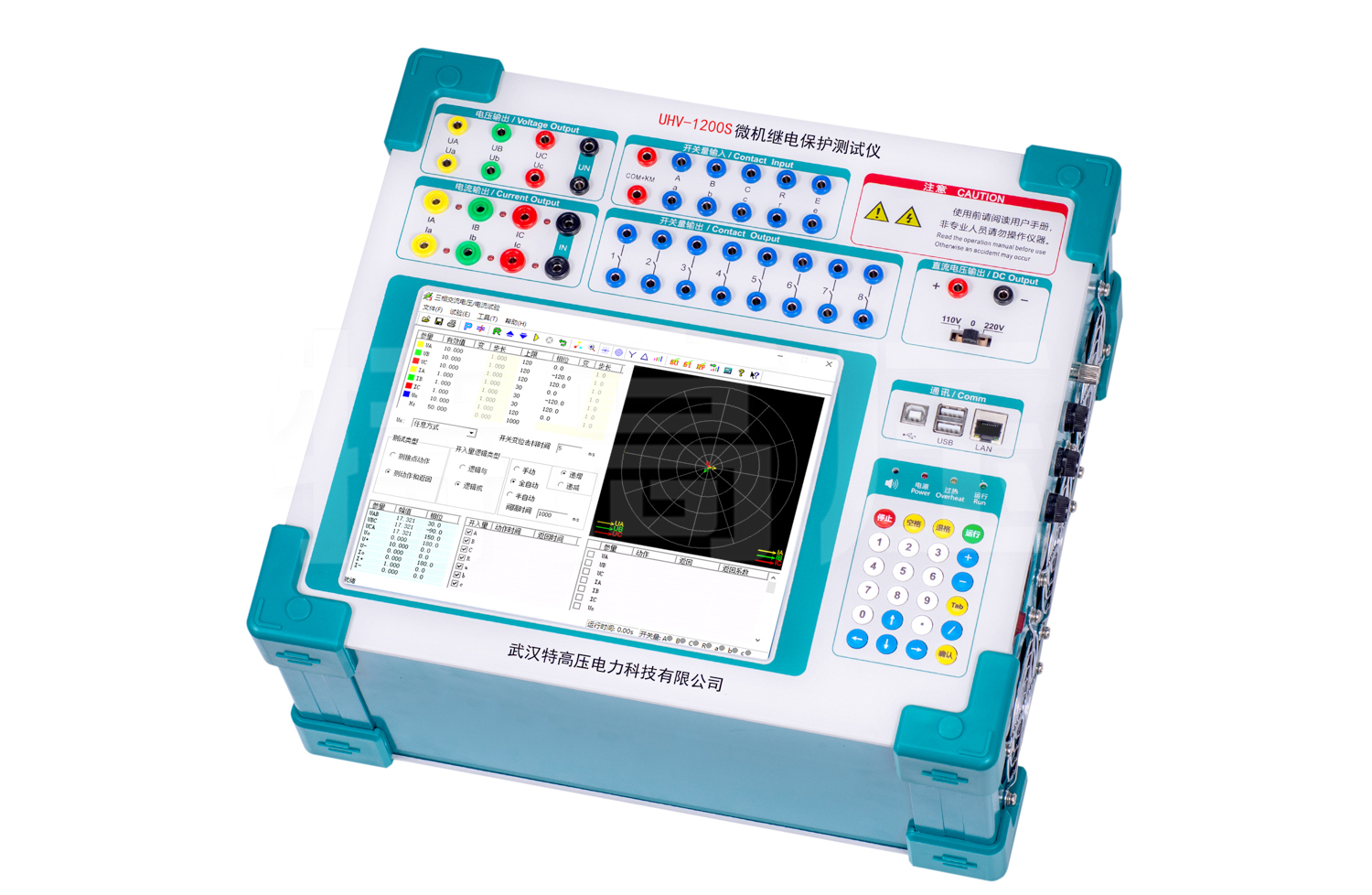

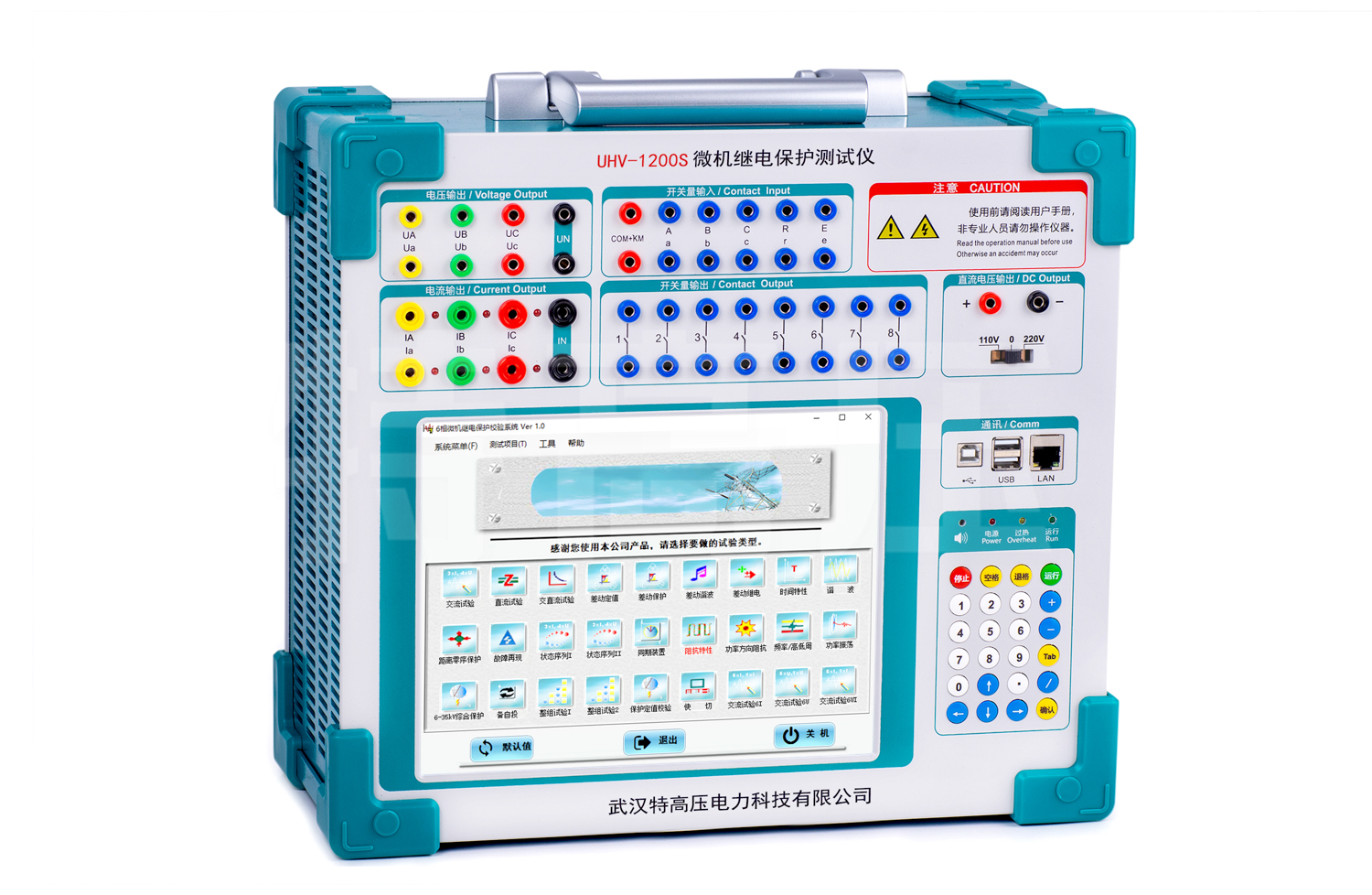

產品細節圖
